    شنبه 24 بهمن 1394 :: نویسنده : Hamed Mohammadi
    یک دستگاه فکس از قسمتهای زیر تشکیل شده است :
    1.    اسکنر
    2.    چاپگر
    3.    برد تغذیه
    4.    برد اصلی (m.b) یا برد دیجیتال
    5.    برد تلفن یا برد آنالوگ
    6.    کاتر – قیچی
    7.    پانل دستگاه
    8.    مودم (modem )

    اسکنر :
    برای ارسال سند این قسمت از فکس درگیر می شود . همانطور که می دانید هر نوری دارای یک طول موج و فرکانس خاص خودش است. رابطه لاندا مساوی c/f که لاندا همان طول موج و f فرکانس و c سرعت نور است.
    با توجه به این مشخصه که هر نوری یک فرکانسی دارد ، می توان برای نوشته های روی سند یا حتی ارسال تصویر رنگی به راحتی از فرکانس هر رنگی جهت ارسال آن استفاده نمود. در فکسها عموما" اسکنر به صورت سیاه سفید هستند  که ارسال داده در این فکسها راحتر از اسکنرهای رنگی است.
    اسکنرهای که در فکسها استفاده می شود از دو نوع تکنولوژی ساخته میشوند :
    • CCD
    • CIS
    اسکنرهای CCD :
    این نوع اسکنرها که در فکسهای قدیمی بیشتر استفاده می شده ، در حقیقت یک لامپ فلورسنت و ترکیبی از چند آینه و یک دوربین CCD است. وقتی نور لامپ به نوشته های سند می خورد انعکاس آن بعد از عبور از آینه ها به سطح CCD می رسد. تا اینجا در حقیقت از نوشته ها عکسبرداری شده است. بعد از CCD سیگنال نوری وارد برد پشت CCD  شده تا تبدیل به سیگنال الکتریکی گردد.این سیگنال وارد برد اصلی جهت پردازش سیگنال می گردد و در نهایت از طریق برد تلفن روی خط افتاده و به سمت فکس گیرنده ارسال می شود.

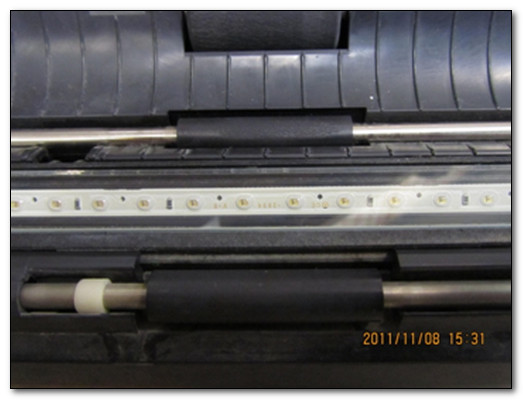

    در اسکنرهای CCD خود لامپ هم از چند نوع تشکیل شده است ، در مدلهای قدیمی مانند ریکو 90 بصورت لامپ فلورسنت بوده ولی در مدلهای جدید به جای لامپ از آرایه ای از LEDهای ریز استفاده شده است مانند ریکو 2700 ( یا مدل پاناسونیک KX-FM131) شکلهای زیر این مدلها را نشان میدهد.



    در این مدلها اگر آینه ها کثیف شود و یا شیشه جلوی لامپ کثیف یا خط خوردگی پیدا کند به همان مقدار در کپی یا ارسال مشکل خواهید داشت. گاها" لامپ نیم سوز می شود که قسمتی از سند ارسالی یا کپی سیاهرنگ میشود.



    اسکنرهای CIS :

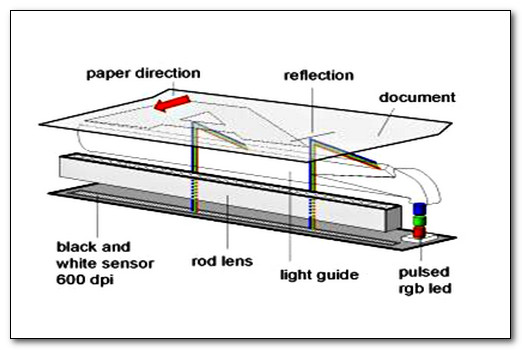

    این نوع اسکنرها نسبت به اسکنرهای CCD از تکنولوژی جدیدتر و بهتری استفاده شده . در این نوع اسکنرها مجموعه CCD ، آینه ها و لامپ حذف شده و بصورت Image sensor ترکیبی از یک سری LEDهای بسیار ریز فرستنده و گیرنده استفاده گردیده. LEDهای فرستنده در حقیقت نقش لامپ را بازی میکنند که نور را به سطح سند ارسالی رسانده و انعکاس آن به LEDهای گیرنده( که همان دوربین  CCD است) می رسد و بعد از تبدیل به سیگنال الکتریکی  به سمت برد اصلی جهت پردازش می رود.



     اسکنرهای CIS به صورت یک پک جم و جور در بازار ارائه می شود و با یک سوکت به برد اصلی ارتباط داده می شود. که اگر اسکنر خراب بشود کل آن را عوض می کنند.



    اکثر فکسهای جدید از این تکنولوژی استفاده کرده اند مانند مدلهای جدید پاناسونیک (Kx-FM987 )
    اکثر اسکنرهای موجود در بازار به صورت ADF بوده یعنی اسکنر ثابت و سند متحرک. ولی در بعضی مدلهای چندکاره هم ADF دارند و هم اسکنر مسطح( سند ثابت اسکنر متحرک) مانند مدل پاناسونیک MB2025.
